COMPRESOR SCROLL

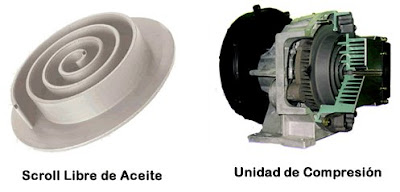

Se puede considerar como la última generación de los compresores rotativos de paletas, en los cuáles éstas últimas han sido sustituidas por un rotor en forma de espiral, excéntrico respecto al árbol motor, que rueda sobre la superficie del estator, que en lugar de ser circular tiene forma de espiral concéntrica con el eje motor.

La superficie de contacto entre ambas espirales se establece en el estator (en todas sus generatrices) y en el rotor también en todas sus generatrices. Como se puede comprobar, hay otra diferencia fundamental respecto a los compresores rotativos de paletas, y es la de que la espiral móvil del rotor no gira solidariamente con este último, sino que sólo se traslada con él paralelamente a sí misma.
En cuanto al funcionamiento, este tipo de compresores se basa en que las celdas o cámaras de compresión de geometría variable y en forma de hoz, están generadas por dos caracoles o espirales idénticas, una de ellas, la superior que está fija (estator), en cuyo centro está situada la lumbrera de escape, y la otra orbitante (rotor), estando montadas ambas frente a frente, en contacto directo una contra la otra.

La espiral fija y la móvil cuyas geometrías se mantienen en todo instante desfasadas un ángulo de 180º, merced a un dispositivo antirotación, están encajadas una dentro de la otra de modo que entre sus ejes hay una excentricidad, para conseguir un movimiento orbital del eje de la espiral móvil alrededor de la espiral fija.
El funcionamiento se puede descomponer en las tres fases siguientes:
- Aspiración: En la primera órbita (360º), en la parte exterior de las espirales se forman y llenan completamente de vapor a la presión P1 dos celdas.

- Compresión: En la segunda órbita (360º), se produce la compresión a medida que dichas celdas disminuyen de volumen y se acercan hacia el centro de la espiral fija, alcanzándose al final de la segunda órbita, cuando su volumen es V2 y la presión de escape P2.

- Descarga: En la tercera y última órbita, puestas ambas celdas en comunicación con la lumbrera de escape, tiene lugar la descarga (escape) a través de ella.

El campo de utilización está encaminado a los pequeños desplazamientos (aire acondicionado y bomba de calor en viviendas) para potencias frigoríficas comprendidas entre 5 y 100 kW.

Otro agente significativo son las pérdidas mecánicas por rozamiento, la inexistencia de juntas y segmentos en los compresores Scroll, característica común también a los helicoidales, hace que las pérdidas mecánicas por rozamiento en este tipo de compresores, sean más bajas en comparación con las que se producen en los compresores alternativos.

Ventajas del compresor SCROLL
• Buen rendimiento volumétrico.
• Inexistencia de espacio muerto perjudicial.
• Ausencia de válvulas de admisión.
• Adaptabilidad axial y radial muy buena.
• Elevada fiabilidad de funcionamiento
• Excelente nivel sonoro.

Inconvenientes del compresor SCROLL
• Limitación de fabricar compresores Scroll de tamaños pequeños.
• Presión de escape baja.
